既有大型橋梁及高架橋交通噪音監測治理取得新進展
文/空氣聲學研究室 吳波波
在日常生活中，受車流量、路面材料、地形等因素影響，城市橋梁和高架路往往對周邊居住區、醫院、學校等產生嚴重的噪聲污染，近年來相關投訴事件頻繁發生，給城市居民的健康帶來很大危害，如何控制噪聲污染已經成為現代社會發展中亟待重視和解決的問題。針對該問題，中科院聲學所青島分所暨北海研究站（以下簡稱“北海站”）空氣聲研究室與青島市市政工程設計研究院開展深度合作，對青島市主要城市高架路的交通噪聲進行了系統監測和數據分析，為噪聲污染治理提供技術支撐。
一、交通噪聲時空分布監測
根據GB 3096附錄B中規定，參考普選監測法監測高架路周圍居民區的聲環境質量，確定高架路交通噪聲的時空影響。
水平分布：按照GB 3096和GB/T 15190-2014的噪聲限值規定，若道路周圍*排建筑超過三層，城市高架路道路紅線至一、二、三類聲功能區域邊界一定距離劃分為4a類區域，具體規定如圖1。
圖 1高架路噪聲區域限制范圍
水平測點間距布置原則：在4a區域內，從高架路邊界出發由近及遠移動傳聲器陣列，測點移動時，傳聲器密度根據4a類區域長度范圍調整。

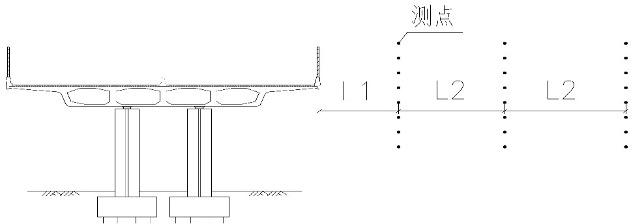

圖 2水平測點間距布置示意圖
垂直分布：選取具有代表性的時段測試，分別是：7點~9點(早高峰)、17點~19點(晚高峰)、9點~17點(平時)。垂直分布的主要測試位置為城市高架路功能區內典型建筑物窗戶外0.5m處，逐層取點測試，主要測試連續等效聲壓級LAeq。
二、聲屏障降噪效果測試
為摸清全市不同高架橋的典型聲屏障插入損失情況，采用GB/T 19884-2005《聲學各種戶外聲屏障插入損失的現場測定》標準中要求的間接法，即在裝有聲屏障和沒有裝聲屏障的不同區域進行測試，計算得出聲屏障的插入損失。其中監測段：聲屏障后方豎直方向各布置至少5個測點；對照段：在無屏障開闊地帶按照監測段相同方式布置測點。測點布置：水平方向間隔不小于2m，垂直方向間隔不小于1m。
因采用高架路現場實際測試，周邊交通噪聲和環境噪聲較高，故采用可控人工聲源法，即在路面上放置聲壓級大于90dB的白噪聲聲源來作為測試的噪聲源。

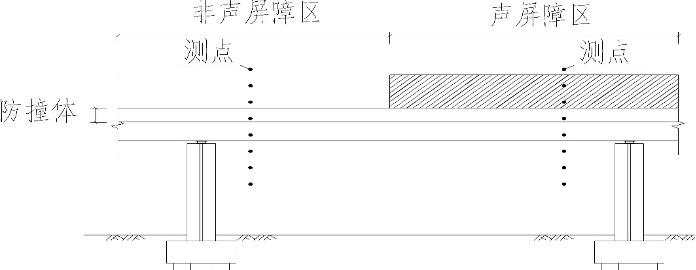

圖 3聲屏障測試示意圖
三、路面吸聲系數測試
采用阻抗管測試不同路面的吸聲系數，根據不同路面的鋪設情況，選定典型測點進行地面吸聲性能判定。為避免阻抗管內聲能的不必要損失，以及防止管外聲波傳進管內，阻抗管管壁材質要求堅硬，而且壁厚要達到內徑尺寸的5%。測試時阻抗管垂直立在路面上，阻抗管靠近路面端連接兩個聲學傳感器(聲學精度 I 級)。阻抗管的測試原理為通過測量?jī)蓚€(gè)固定位置的聲壓和計算兩個通道的傳遞函數得到測試樣品材料的吸聲系數。
圖 4路面吸聲系數測試示意圖
通過此次對城市高架路交通噪聲的全面監測和系統分析，充分掌握了城市高架路交通噪聲的時頻特性和產生機理，為有效開展噪聲污染治理提供技術支撐和解決方案。
